橋梁拉索與錨具的常見病害及預防
2025-05-10
關鍵詞：橋梁養護、拉索防腐、錨具防腐、索導管防腐密封
橋梁拉索與錨具是橋梁結構中的關鍵部件，也是橋梁養護工作的重中之重。其常見病害及預防，主要如下：
拉索常見病害及預防
1、鋼絲銹蝕
采用高質量的鍍鋅鋼絲或環氧涂層鋼絲，在拉索安裝前，對鋼絲進行嚴格的質量檢查，確保防腐涂層完好。同時，在拉索表面設置防護層，如采用PE護套，并定期檢查護套是否有破損，及時修復。
2、拉索疲勞
合理設計橋梁結構，準確計算拉索的受力情況，避免拉索承受過大的交變應力。在橋梁運營過程中，限制橋梁的超載使用，對橋梁進行定期的健康監測，及時發現拉索受力異常情況并進行調整。
3、拉索振動
安裝阻尼器來抑制拉索的振動，如采用粘性剪切型阻尼器、磁流變阻尼器等。還可以通過優化拉索的布置方式、調整拉索的剛度等方法，降低拉索振動的可能性。
錨具常見病害預防
1、錨具銹蝕
對錨具表面進行防腐處理，如采用熱鍍鋅、噴涂防腐漆等方法。在錨具安裝后，用密封材料對錨具進行密封，防止雨水、空氣等侵蝕介質進入錨具內部。
2、錨具松動
在安裝錨具時，嚴格按照設計要求進行施工，確保錨具的安裝精度和緊固力。定期檢查錨具的緊固情況，對松動的錨具及時進行緊固。
3、夾片損傷
選擇質量可靠的夾片，夾片的硬度、尺寸精度等應符合設計要求。在拉索張拉過程中，控制張拉速度和張拉力，避免夾片受到過大的沖擊力。
新型拉索及錨具防腐方案
充氣型斜拉索導管防水密封裝置是一種針對橋梁索導管端口防水密封的新技術產品。其主要由高強度鋁合金氣囊、變徑橡膠圈、橋梁專用硅酮結構膠三種材料構成。針對內徑較小的索導管，可以單獨使用高強度鋁合金氣囊進行隔斷密封；較大內徑的索導管，則需要使用變徑橡膠圈加高強度鋁合金氣囊的搭配方案；硅酮結構膠的主要作用則是在鋁合金氣囊和橡膠圈的上面加一層密封防護，對鋁合金氣囊和橡膠圈形成密封保護，避免日嗮雨淋，以確保材料整體防水密封性能長達20年以上。
充氣型斜拉索導管防水密封裝置安裝位置及結構圖見下：
充氣型斜拉索導管防水密封裝置工程案例見下：
工程案例詳情鏈接：
清水塘大橋（株洲八橋）吊索導管孔防水密封
福建龍巖大橋斜拉索導管孔洞防水密封
寧波鄞州大橋吊桿錨具防水防腐采用充氣型斜拉索導管防水裝置
橋梁拉索與錨具是橋梁結構中的關鍵部件，也是橋梁養護工作的重中之重。其常見病害及預防，主要如下：
拉索常見病害及預防
1、鋼絲銹蝕
采用高質量的鍍鋅鋼絲或環氧涂層鋼絲，在拉索安裝前，對鋼絲進行嚴格的質量檢查，確保防腐涂層完好。同時，在拉索表面設置防護層，如采用PE護套，并定期檢查護套是否有破損，及時修復。
2、拉索疲勞
合理設計橋梁結構，準確計算拉索的受力情況，避免拉索承受過大的交變應力。在橋梁運營過程中，限制橋梁的超載使用，對橋梁進行定期的健康監測，及時發現拉索受力異常情況并進行調整。
3、拉索振動
安裝阻尼器來抑制拉索的振動，如采用粘性剪切型阻尼器、磁流變阻尼器等。還可以通過優化拉索的布置方式、調整拉索的剛度等方法，降低拉索振動的可能性。
錨具常見病害預防
1、錨具銹蝕
對錨具表面進行防腐處理，如采用熱鍍鋅、噴涂防腐漆等方法。在錨具安裝后，用密封材料對錨具進行密封，防止雨水、空氣等侵蝕介質進入錨具內部。
2、錨具松動
在安裝錨具時，嚴格按照設計要求進行施工，確保錨具的安裝精度和緊固力。定期檢查錨具的緊固情況，對松動的錨具及時進行緊固。
3、夾片損傷
選擇質量可靠的夾片，夾片的硬度、尺寸精度等應符合設計要求。在拉索張拉過程中，控制張拉速度和張拉力，避免夾片受到過大的沖擊力。
新型拉索及錨具防腐方案
充氣型斜拉索導管防水密封裝置是一種針對橋梁索導管端口防水密封的新技術產品。其主要由高強度鋁合金氣囊、變徑橡膠圈、橋梁專用硅酮結構膠三種材料構成。針對內徑較小的索導管，可以單獨使用高強度鋁合金氣囊進行隔斷密封；較大內徑的索導管，則需要使用變徑橡膠圈加高強度鋁合金氣囊的搭配方案；硅酮結構膠的主要作用則是在鋁合金氣囊和橡膠圈的上面加一層密封防護，對鋁合金氣囊和橡膠圈形成密封保護，避免日嗮雨淋，以確保材料整體防水密封性能長達20年以上。

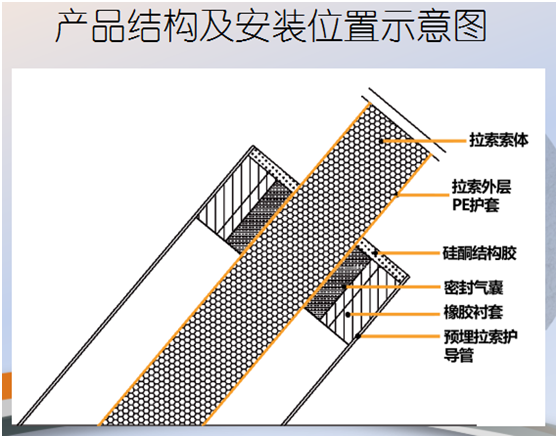

充氣型斜拉索導管防水密封裝置安裝位置及結構圖見下：
充氣型斜拉索導管防水密封裝置工程案例見下：

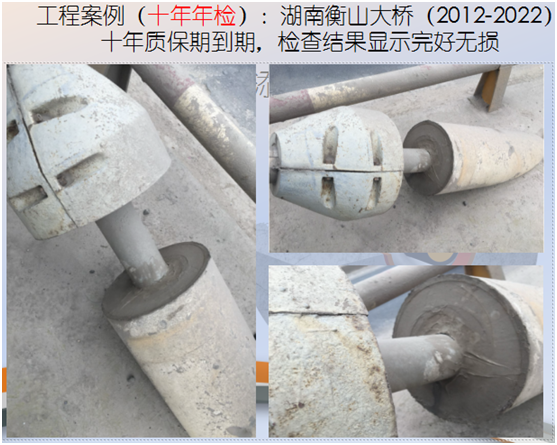

湖南衡山大橋（斜拉索橋）

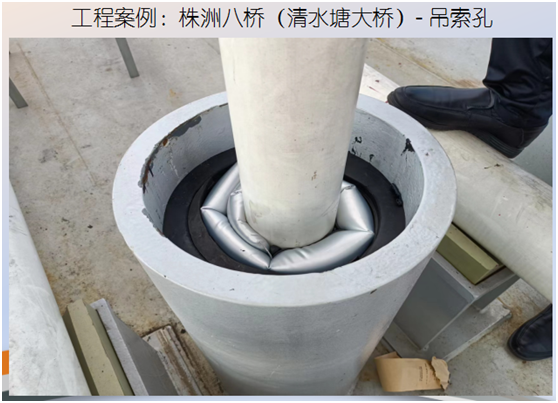

株洲清水塘大橋（吊索橋）

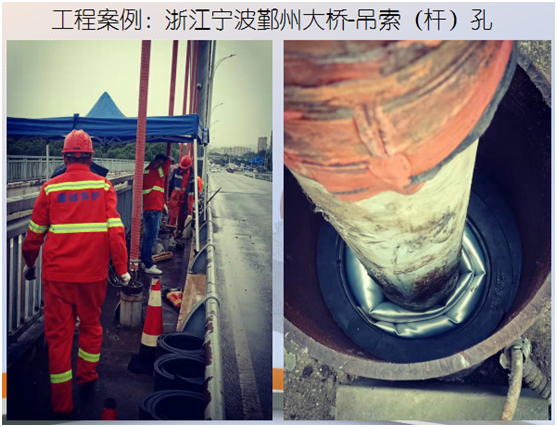

寧波鄞州大橋（吊索橋）

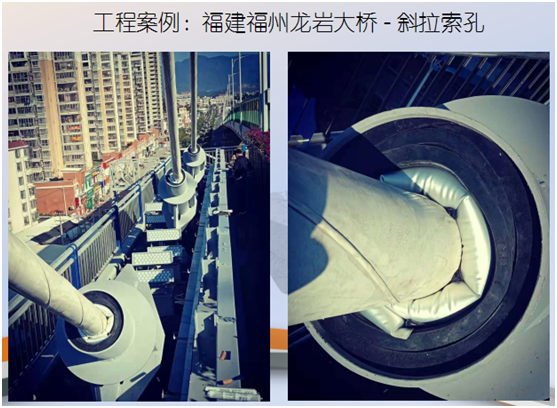

福建龍巖大橋（斜拉索橋）
寧波鄞州大橋（吊索橋）
福建龍巖大橋（斜拉索橋）
工程案例詳情鏈接：
清水塘大橋（株洲八橋）吊索導管孔防水密封
福建龍巖大橋斜拉索導管孔洞防水密封
寧波鄞州大橋吊桿錨具防水防腐采用充氣型斜拉索導管防水裝置
