鋁合金氣囊橋梁導管防水密封裝置
2025-10-14
摘要
鋁合金氣囊橋梁導管防水密封裝置是一種革命性的橋梁工程防水密封技術，主要由高強度鋁合金氣囊、變徑橡膠圈、橋梁專用硅酮結構膠等核心組件構成。該裝置采用壓力密封原理，通過充氣膨脹的鋁合金氣囊對索體和預埋導管壁施加壓力，形成阻斷隔離層，有效解決了傳統接觸密封和粘結密封在橋梁振動、溫度變化等復雜工況下的密封失效問題。本文系統分析了該裝置的技術結構、性能參數、工程應用案例、市場現狀、標準規范以及技術創新趨勢。研究表明，該裝置具有密封效果可靠、適應性強、安裝便捷、使用壽命長等顯著優勢，已在國內外多個重大橋梁工程中成功應用，包括清水塘大橋、江肇高速大橋、寧波鄞州大橋等典型工程。隨著智能制造技術、新材料技術和智能監測技術的不斷發展，該裝置正朝著智能化、多功能化方向發展，預計未來市場前景廣闊。
引言

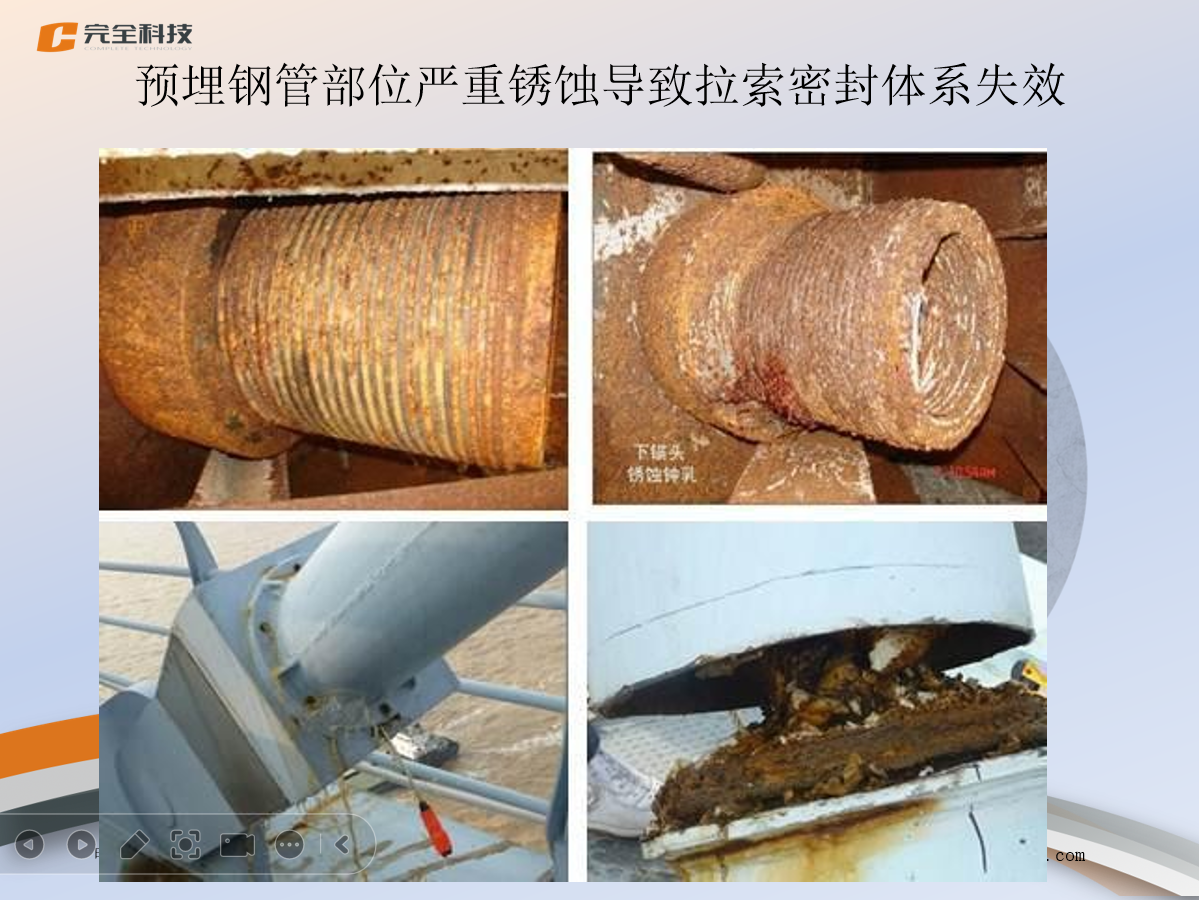

橋梁拉索系統作為現代橋梁的關鍵承重構件，其安全性和耐久性直接關系到橋梁的整體運營安全。然而，拉索與預埋導管結合處的防水密封一直是橋梁工程中的技術難題。傳統的密封方法主要采用接觸密封或粘結密封形式，如在套管外安裝不銹鋼護罩配合橡膠密封條，或在套管和拉索間填充聚氨酯發泡材料等(1)。這些方法在實際應用中暴露出諸多問題，如密封材料易老化失效、無法適應橋梁振動和溫度變化、安裝維護困難等，嚴重影響了拉索系統的使用壽命和安全性。近年來，隨著橋梁建設技術的不斷發展和對橋梁安全要求的日益提高，研發新型高效的拉索密封技術成為橋梁工程領域的重要課題。鋁合金氣囊橋梁導管防水密封裝置應運而生，該技術由株洲市完全科技有限公司自主研發，通過將密封形式由傳統的接觸密封或粘結密封改為壓力密封，從根本上解決了拉索密封的技術難題(5)。該裝置利用充滿壓力氣體的高強度鋁合金氣囊對索體和預埋導管壁施加壓力，形成阻斷隔離層，有效阻隔水分及水蒸氣入侵，保護拉索端部索具及鋼絲，延長拉索使用年限。
本文旨在全面深入分析鋁合金氣囊橋梁導管防水密封裝置的技術特點、應用效果和發展前景，為該技術在橋梁工程中的推廣應用提供理論依據和實踐指導。
一、技術結構與材料體系
1.1 核心組件構成
鋁合金氣囊橋梁導管防水密封裝置主要由三大核心組件構成：高強度鋁合金氣囊、變徑橡膠圈和橋梁專用硅酮結構膠(2)。這三個組件相互配合，形成了一個完整的密封系統，能夠適應不同規格的拉索和復雜的橋梁結構工況。高強度鋁合金氣囊是整個密封系統的核心部件，采用高強度鋁箔復合膜材料制成，通過第三方專業檢測單位質量檢測，具有較強的韌性、抗腐蝕性和耐用性(4)。該氣囊的獨特之處在于其可充氣膨脹的特性，能夠根據索導管的實際形狀和尺寸進行自適應調整，確保與索體和導管內壁之間的緊密貼合。根據不同的應用場景，氣囊分為多種規格，包括 φ200 及定制型號等(29)。

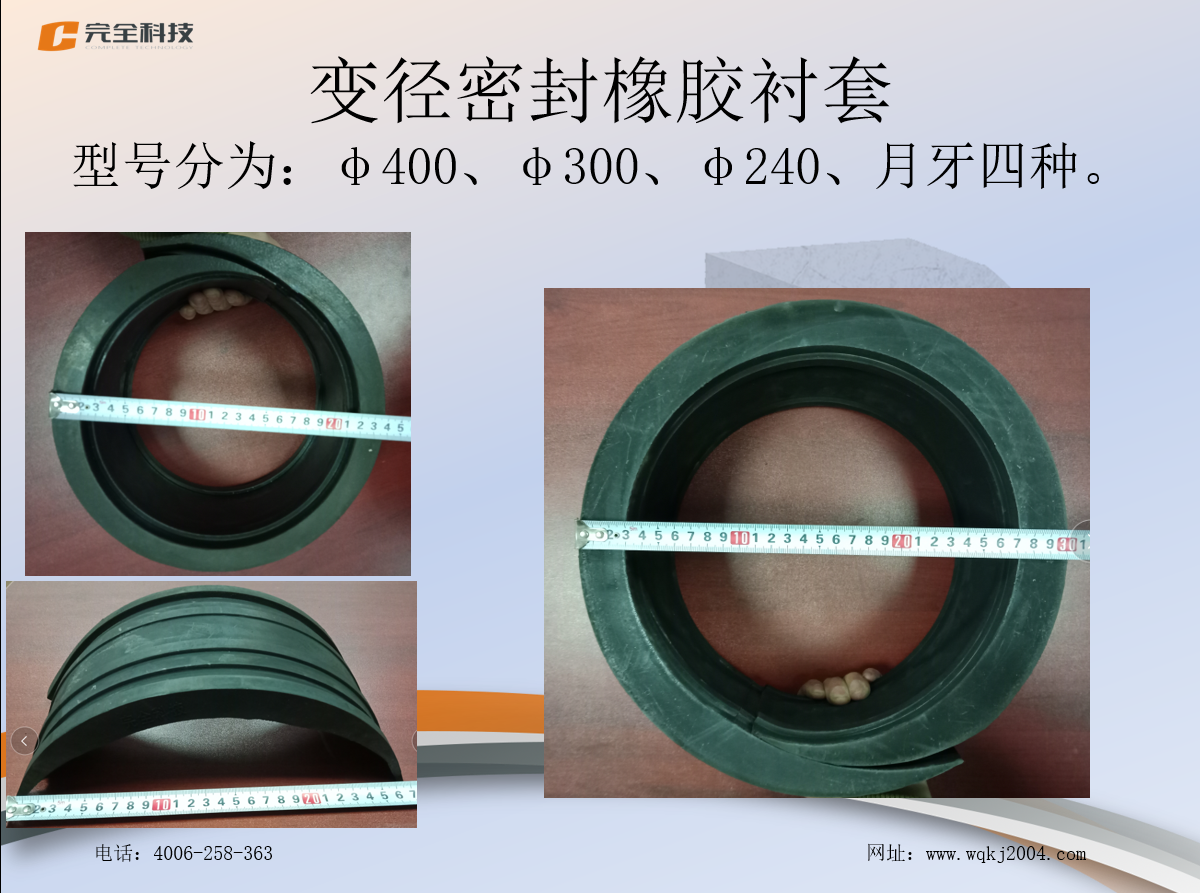

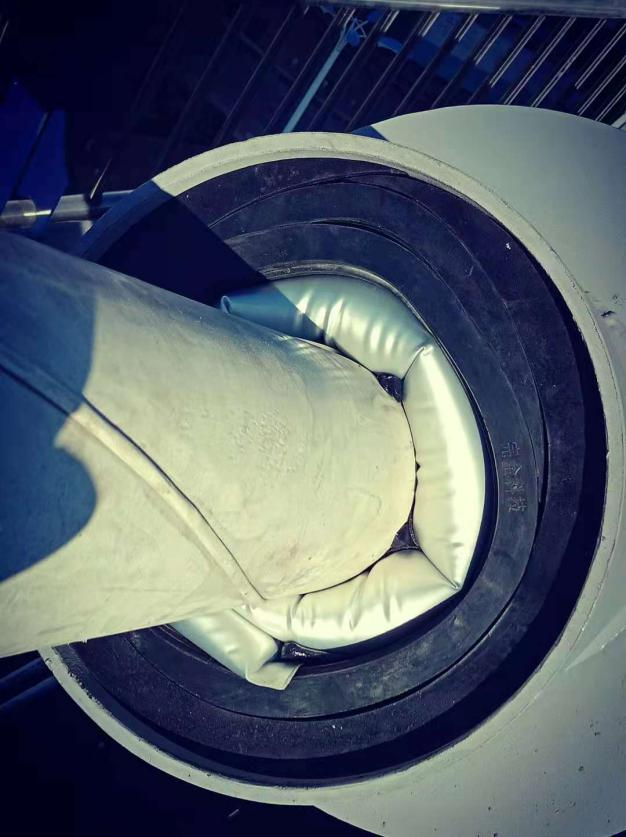

變徑橡膠圈作為輔助密封組件，主要用于解決索導管內徑較大時的密封問題。當索導管內徑超過 200mm 時，單獨使用鋁合金氣囊難以實現有效密封，此時需要使用變徑橡膠圈將索導管空隙寬度縮小到拉索外 40mm 以內，再由高強度密封氣囊充氣膨脹填充剩余縫隙，形成上下層隔斷。橡膠圈的規格包括 φ240、φ300、φ400 等多種型號，能夠適應不同尺寸的索導管(29)。
橋梁專用硅酮結構膠用于在鋁合金氣囊和橡膠圈上面加一層密封防護，起到二次保護作用。該密封膠具有優異的耐候性、耐高低溫性和粘結性能，能夠在極端氣候條件下保持穩定的密封效果(22)。
1.2 材料性能參數
各組件材料的性能參數直接決定了整個密封系統的技術水平和使用效果。根據相關技術標準和檢測報告，各組件的主要性能參數如下：高強度鋁合金氣囊的性能參數包括：在 7.25psi（0.05MPa）壓力下保持 15 分鐘的氣密性測試通過；能夠承受 16.4 英尺（5 米）水柱高的水壓測試，持續 30 天無泄漏；可通過 - 5℃至 30℃的溫度循環測試 20 次；在 60℃環境下儲存 30 天后仍能通過氣密性測試；能夠承受 10Hz、6mm 峰對峰值的低頻振動測試 10 天；可承受 45° 彎曲角度保持 5 分鐘；能夠承受 7 尺 - 磅的軸向拉力負載 5 小時；以及 D（電纜外徑）/2×10 牛頓的扭力測試。
變徑橡膠圈的技術要求更為嚴格，主要包括：邵氏硬度為 50±5 度，熱空氣老化后（70±2）℃×96h 硬度變化在 0-10 范圍內；拉伸強度不低于 8.0 N/mm²，熱老化后仍需保持≥7.0 N/mm²；扯斷伸長率不低于 200%，熱老化后≥150%；撕裂強度≥8.0 N/mm²；壓縮永久變形（125℃×24h×25%）不超過 35%；耐低溫性能要求在 - 30℃時無裂紋；耐臭氧老化性能要求在 25-50pphm 濃度下、20% 伸長、40℃×96h 條件下無龜裂；耐水性指標為室溫 ×144h 水中浸泡增重不超過 4%(49)。
橋梁專用硅酮結構膠的性能參數包括：密度為 1.20-1.27 kg/L；工作溫度范圍為 - 40℃至 + 80℃，在熱水中最高可達 50℃；成膜時間約 45-47 分鐘；肖氏 A 硬度為 40-45；20℃拉伸率 50% 時抗拉強度為 0.5MPa；斷裂拉伸率大于 400%；彈性恢復率大于 90%；撕裂強度為 7MPa；斷裂抗拉強度約 1.4MPa。
1.3 結構設計特點
鋁合金氣囊橋梁導管防水密封裝置的結構設計充分考慮了橋梁工程的實際需求，具有以下幾個顯著特點：首先是模塊化設計理念。整個密封系統采用模塊化結構，各組件可以根據具體的應用場景進行靈活組合。對于內徑較小的索導管，可單獨使用高強度鋁合金氣囊進行隔斷密封；對于內徑較大的索導管，則需要使用變徑橡膠圈與高強度鋁合金氣囊搭配使用。這種模塊化設計不僅提高了產品的適應性，也便于安裝、維護和更換。
其次是自適應密封機制。該裝置能夠自適應索體在索導管位置的各種偏心、振動，氣囊和索體、導管內壁之間緊密貼合，可滿足斜拉索彎曲振動等惡劣工況下的密封要求。這種自適應能力主要得益于鋁合金氣囊的柔性特征和充氣膨脹原理，使其能夠根據實際的空間形狀進行調整，確保密封的可靠性。
第三是多重密封防護體系。該裝置采用三層密封防護結構：第一層是高強度鋁合金氣囊的主密封層，通過充氣壓力實現基本密封；第二層是變徑橡膠圈的輔助密封層，用于縮小密封空間和提供結構支撐；第三層是硅酮結構膠的防護密封層，起到二次保護和表面防水作用。這種多重密封防護體系大大提高了密封系統的可靠性和耐久性。
二、性能指標與測試方法
2.1 關鍵性能指標
鋁合金氣囊橋梁導管防水密封裝置的性能指標體系涵蓋了密封性能、力學性能、環境適應性和耐久性等多個方面，形成了一套完整的技術要求體系。在密封性能方面，該裝置的核心指標是氣密性和水密性。根據相關技術規范，橋梁纜索密封防護應保證內部長期處于氣體無泄漏的密封狀態，持續氣密承壓性能大于 0.1MPa，瞬間氣密承壓性能大于 0.3MPa(107)。在實際應用中，該裝置通過充滿壓力氣體的高強度鋁合金氣囊對索體和預埋導管壁施加壓力，形成阻斷隔離層，能夠有效防止雨水及空氣進入預埋導管內，起到完全密封的作用(5)。
在環境適應性方面，該裝置表現出優異的溫度適應能力和化學耐腐蝕性能。根據產品技術參數，氣囊能夠適應 - 15℃至 60℃的溫度范圍，具有良好的耐酸堿腐蝕性能(66)。這種寬泛的溫度適應范圍使其能夠在不同氣候條件下的橋梁工程中應用。同時，該裝置采用的材料具有較強的抗腐蝕性，能夠抵御酸雨、鹽霧等惡劣環境的侵蝕(4)。
在力學性能方面，該裝置需要滿足橋梁拉索系統在各種工況下的力學要求。根據相關標準，拉索密封系統需要通過拉伸、彎曲、扭曲、振動等多項力學性能測試。測試結果表明，該裝置在承受各種力學作用后，充氣袋不破損，前后兩端重疊部位錯位偏差不大于 30mm，能夠滿足橋梁拉索系統的力學性能要求。
在耐久性方面，該裝置在正常使用和維護情況下，使用壽命可達 20 年以上。這一優異的耐久性主要得益于其采用的高品質材料和先進的密封技術。同時，該裝置還具有良好的抗疲勞性能，能夠承受橋梁拉索系統長期的振動作用而不發生失效。
2.2 標準化測試方法
為確保產品質量和性能符合技術要求，鋁合金氣囊橋梁導管防水密封裝置需要通過一系列標準化的測試方法進行驗證。這些測試方法涵蓋了材料性能測試、組件性能測試和系統整體性能測試等多個層面。在材料性能測試方面，主要依據相關國家標準和行業標準進行。橡膠材料的硬度測試按照 GB/T 531.1-2008《硫化橡膠或熱塑性橡膠壓入硬度試驗方法第一部分：邵氏硬度計法》執行；拉伸性能測試按照 GB/T 528-2009《硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》執行；撕裂強度測試按照 GB/T 529-2008《硫化橡膠或熱塑性橡膠撕裂強度的測定》執行；壓縮永久變形測試按照 GB/T 7759.1-2015《硫化橡膠或熱塑性橡膠壓縮永久變形測定第一部分：在常溫及高溫條件下》執行；低溫脆性測試按照 GB/T 15256-2014《硫化橡膠或熱塑性橡膠低溫脆性的測定 (多試樣法)》執行；耐臭氧老化測試按照 GB/T 7762-2014《硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗》執行；耐液體試驗按照 GB/T 1690-2010《硫化橡膠或熱塑性橡膠耐液體試驗方法》執行。
在組件性能測試方面，重點是充氣袋的充氣性能測試。測試方法是將充氣袋安裝于測試管道內（測試管道能夠承受 0.9MPa 以上的氣壓），管孔外用安全框遮擋（防止產品炸裂沖擊），連接充氣工具進行充氣，對充氣袋充氣達到 0.6MPa 后，斷開充氣工具，觀察充氣袋在 5 分鐘時間內是否發生炸裂或漏氣現象。
在系統整體性能測試方面，主要包括密封性能試驗、拉伸性能試驗、彎曲性能試驗、扭曲性能試驗、振動性能試驗、耐化學性能試驗、耐溫度變化性能試驗和耐熱性能試驗等。其中，密封性能試驗是最關鍵的測試項目，測試方法是將充氣袋按規定安裝成測試件后，用空氣將導管內加壓至 0.05MPa，3 分鐘后觀察試件上安裝的氣壓表指數，要求不低于 0.03MPa。
2.3 水密性試驗要求
水密性試驗是評價拉索密封系統性能的最關鍵指標，國內外相關規范對水密性試驗提出了嚴格的要求。根據國內標準 JT/T 771-2009《無粘結鋼絞線斜拉索技術條件》，對拉索錨具組件提出了水密性試驗要求，試驗試件的構造應與實際斜拉索相同，包括錨固段、至少 1m 長的自由段、密封裝置，如有定位器或約束圈裝置，也應全部裝上(108)。國際上，三大斜拉索規范 PTI、fib 和 CIP 均對拉索產品提出了水密性試驗要求，但存在較大的差別。PTI 規范要求拉索試件在完成疲勞試驗后再進行水密性試驗，試件在不小于 3m 水頭的染色水中浸泡 96h，屬于靜態水密性試驗，試驗過程中對試件不施加拉力。fib 和 CIP 兩規范都要求對拉索試件進行動態水密性試驗，對拉索的規格有明確要求，試驗周期長，在試驗過程中還要對水進行 8 個周期的加熱 - 冷卻循環，在整個試驗周期內分別在室溫和高溫狀態下進行拉索偏擺循環。
fib2019 規范在 fib2005 的基礎上進行了更新，除保留了斜拉索錨具的水密性試驗要求外，還對矮塔斜拉橋拉索應用的錨具系統和斜拉橋及矮塔斜橋應用的鞍座系統提出了水密性試驗要求。試驗要求包括：保持荷載應力 30% fptk 不變，將水溫由下限值 16℃調至上限值 56℃后再調回至 16℃為一個周期，如此循環 8 個周期；分別選定最低溫度 16℃和最高溫度 56℃各兩次，保持溫度不變，利用橫向千斤頂改變張拉端鋼絞線偏轉角度，每次 250 個周期，角度變化范圍為 ±25mrad（±1.4°），角度變化頻率不大于 1Hz。
2.4 質量檢驗標準
為確保產品質量，鋁合金氣囊橋梁導管防水密封裝置建立了完善的質量檢驗標準體系，包括出廠檢驗和型式檢驗兩個層次。出廠檢驗應按相關技術要求和相應試驗方法對密封系統各部件進行檢驗，所有合格后方能出廠。出廠檢驗項目包括外觀檢查、尺寸檢驗、材料性能檢驗和基本功能檢驗等。外觀檢查要求充氣袋表面光滑，無明顯機械雜質、毛刺氣泡，無變形、穿孔、劃痕；尺寸檢驗要求各部件的尺寸符合設計要求，偏差在規定范圍內；材料性能檢驗要求各材料的性能指標符合技術條件要求；基本功能檢驗要求充氣袋充氣后不發生炸裂，并且不發生漏氣。
型式檢驗在以下情況之一時進行：新產品或老產品轉廠生產時的試制鑒定；正式生產后，生產設備、產品設計、工藝、材料等方面有重要改變；正式生產后，定期或積累一定產量后周期性地進行一次；長期停產后恢復生產時；出廠檢驗結果與上次型式檢驗有較大差異時；用戶根據工程設計提出要求，由雙方協商確定時；國家質量監督機構提出進行型式檢驗時。
型式檢驗項目包括全部技術要求項目，檢驗結果的判定規則是：若在出廠檢驗項目中有一項不符合要求，即為不合格產品，需方有權拒收。這種嚴格的質量檢驗標準體系確保了產品質量的穩定性和可靠性。
三、工程應用案例分析
3.1 典型橋梁工程應用

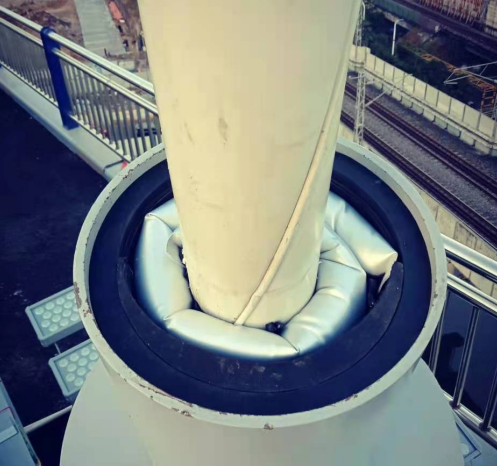

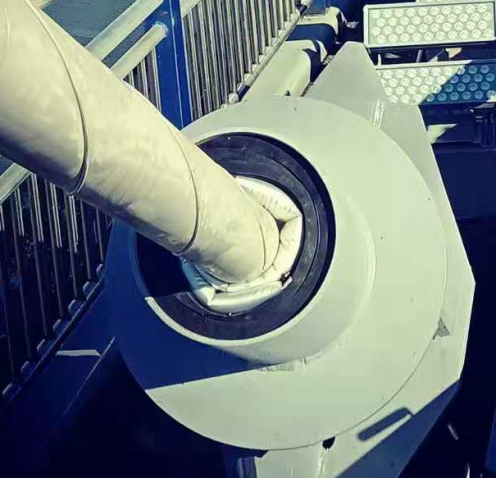

鋁合金氣囊橋梁導管防水密封裝置在國內外多個重大橋梁工程中得到了成功應用，涵蓋了斜拉橋、懸索橋、連續梁橋等多種橋梁類型，充分驗證了該技術的可靠性和適應性。株洲清水塘大橋（株洲八橋）是該裝置應用的典型案例之一。清水塘大橋采用吊索橋結構，其拉索導管孔采用株洲市完全科技有限公司生產的充氣型斜拉索導管密封系統進行防水密封。該橋的密封系統安裝過程嚴格按照標準化流程進行：先用變徑橡膠襯套縮小索導管孔空隙間距；然后用高強度鋁合金密封氣囊圍繞吊桿進行充氣膨脹密封，達到索導管口部位上下隔斷雨水的效果；最后在表面覆蓋防水密封膠，既是對密封氣囊的保護，也是增加一層防水材料。該工程的成功實施為后續類似工程提供了寶貴的經驗。
寧波鄞州大橋和福建龍巖大橋也是該裝置成功應用的典型工程。寧波鄞州大橋采用吊索橋結構，福建龍巖大橋采用斜拉索橋結構，兩座橋梁都采用了該充氣型斜拉索導管密封系統進行防水密封(88)。這些工程的成功應用充分證明了該裝置在不同類型橋梁中的適應性和可靠性。
3.2 安裝施工工藝
鋁合金氣囊橋梁導管防水密封裝置的安裝施工工藝直接影響到最終的密封效果和使用壽命。根據相關技術規范和工程實踐，該裝置的安裝施工包括以下主要步驟：安裝前準備工作是確保安裝成功的關鍵環節。首先需要對密封系統所需的高強度鋁合金氣囊、密封橡膠圈、聚氨酯密封膠、防腐膠帶、潤滑劑、二氧化碳氣罐等組成部件及工具進行統計。其次要根據大橋拉索外徑和預埋鋼管尺寸，確定所用密封橡膠圈、高強度鋁合金氣囊等部件的規格和數量。還需要根據拉索在預埋鋼管中的實際情況選擇整圓和半圓密封橡膠圈，并根據需要計算防腐膠帶用量和規格，規格為寬 × 厚為 150mm×（2~2.5mm），并且根據 37.5mm 寬均勻切成四份。
安裝過程控制需要嚴格按照標準化流程進行。第一步是密封橡膠圈安裝，安裝前需要在密封橡膠圈外層貼上現場切割尺寸為 37.5mm 寬度的防腐膠帶，用于密封橡膠圈和連接面的密封和粘結。將貼好防腐膠的密封橡膠圈的膠條處涂上潤滑劑，按照需要先安裝厚度較大的密封橡膠圈，再依次放置較小規格密封圈于預埋鋼管內，當拉索與放置后的密封橡膠圈內徑有 30mm 空隙左右時停止放置。
第二步是高強度鋁合金氣囊安裝。在裝入密封橡膠圈后，裝入高強度鋁合金氣囊。為了更方便的安裝施工，需要在拉索外及高強度鋁合金氣囊的保護紙撕掉后內外兩層膠條處均勻涂抹潤滑劑。潤滑高強度鋁合金氣囊的充氣氣管，且將高強度鋁合金氣囊環繞在拉索上并推入預埋管道內。
第三步是充氣測試。高強度鋁合金氣囊充氣管與充氣工具氣嘴對接開始充氣，將充氣袋充氣至氣壓為 0.3MPa，將充氣壓力保持 30 秒后將充氣工具的氣源關閉，并拉出氣管。高強度鋁合金氣囊安裝完成后，需要 3 個小時左右的觀察時間，觀察氣囊是否存在漏氣現象，若有漏氣現象則要拆除重新安裝氣囊，如果無漏氣現象，進行下一步工作。
第四步是密封膠涂抹。高強度鋁合金氣囊安裝檢查完成后，在預埋鋼管管口 30mm 左右深度，用刮刀涂抹聚氨酯密封膠至管口，需涂抹平整。
3.3 應用效果評估
通過對多個工程應用案例的跟蹤評估，鋁合金氣囊橋梁導管防水密封裝置的應用效果得到了充分驗證，主要體現在以下幾個方面：密封效果顯著。該裝置能夠有效解決傳統密封方法存在的滲漏問題，通過壓力密封原理實現了完全密封。在江肇高速大橋的試點安裝中，該裝置較傳統索導管防腐填充施工大大縮短了施工工期，不受施工條件限制，而且新型拉索導管密封系統通過自適應填充能充分解決索體與索導管產生偏心帶來的密封難題(83)。
施工效率高。該裝置的安裝速度快，一套裝備安裝僅需約 10-15 分鐘，且拆除簡便。這種高效的安裝方式不僅節省了施工時間和成本，也減少了對橋梁正常運營的影響。
適應性強。該裝置通過設計系列化的過渡橡膠裝置，可解決斜拉索在預埋鋼管與索體間間隙過大以及索體在預埋鋼管內偏心等問題，能適應多種規格的拉索和不同的橋梁結構。
耐久性好。在正常使用和維護情況下，該裝置的使用壽命可達 20 年以上。某長江大橋項目通過嚴格執行維護流程，連續 6 年保持 0 突發故障記錄(81)。在寧波某跨海大橋維護中，通過年度保養發現早期焊縫疲勞裂紋，避免了一起重大安全隱患(81)。
3.4 特殊工況應用
鋁合金氣囊橋梁導管防水密封裝置在一些特殊工況下的應用更能體現其技術優勢，特別是在橋梁病害大修工程和復雜環境條件下的應用。
在橋梁病害大修工程中，該裝置展現出了獨特的技術優勢。在某高速公路斜拉索特大橋病險大修項目中，需要進行索導管密封替換，具體施工步驟包括：拆除減震器、對發泡材料進行破拆清理，索導管內壁的氧化層清理打磨平整；預留封堵氣囊安裝高度將減震器推入鋼套管內部安裝，氣囊卷曲放入管口；安裝索導管封堵氣囊；氣囊表面盛水測試，24 小時后復查密封效果，驗收后復位安裝管口防雨罩(89)。這種在病害大修工程中的成功應用證明了該裝置的可靠性和實用性。
在復雜環境條件下，該裝置同樣表現出色。在西南首座懸索橋的建設中，株洲完全科技有限公司研發生產的 WQ-TEK 斜拉索導管充氣型管道柔性封堵氣囊產品成功應用，獲得了施工單位及業主單位的好評(87)。該裝置能夠適應高海拔、強紫外線、大溫差等惡劣環境條件，充分體現了其優異的環境適應性。
在舊橋改造工程中，該裝置也發揮了重要作用。在武漢某長江大橋的舊橋改造中，采用了該裝置來解決密封裝置因溫差變形導致接口滲漏的問題(3)。該裝置的自適應密封機制能夠有效補償溫度變化引起的變形，確保密封效果的長期穩定。
四、市場現狀與發展趨勢
4.1 市場規模與競爭格局
鋁合金氣囊橋梁導管防水密封裝置作為一種新型的橋梁防水密封技術，其市場發展呈現出快速增長的態勢。根據相關市場調研數據，WQBZ 充氣型電纜管道密封系統目前已經成功運用到全國 17 個省市 970 多個電力、通訊、軌道交通建設、港口建設的電纜管網防水封堵工程中，在武漢東湖隧道、合肥軌道交通一號線等國家重點監控工程項目中廣泛使用，產品使用效果獲得用戶單位的好評和推薦(86)。從生產企業格局來看，目前市場上的主要生產企業是株洲市完全科技有限公司，該公司是該技術的原創企業，擁有自主知識產權和核心技術優勢。除株洲完全科技外，市場上還有一些其他企業也在生產類似產品，如衡水德玖建筑材料銷售有限公司、衡水廣九路橋養護工程有限公司、青島裕盛廣源船舶用品有限公司等(95)。這些企業在行業內聲譽較好，產品規格豐富，能夠提供從小型建筑管道維護到大型市政工程的全方位解決方案。
從產品價格水平來看，該裝置的市場價格存在一定差異。根據市場調研，WQBZ-200 型充氣型電纜管道封堵產品的價格為 370 元 / 個(94)，而高性能防爆耐磨管道封堵氣囊的價格為 598 元 / 個(95)。價格差異主要與產品規格、材料質量、技術水平等因素有關。
從應用領域分布來看，該裝置的應用領域正在不斷擴展。除了傳統的橋梁工程領域，還廣泛應用于電力、通訊、軌道交通、港口建設等多個領域的電纜管網防水封堵工程(86)。這種多元化的應用格局為該技術的市場發展提供了廣闊的空間。
4.2 技術發展趨勢
隨著橋梁工程技術的不斷進步和對橋梁安全要求的日益提高，鋁合金氣囊橋梁導管防水密封裝置的技術發展呈現出以下幾個重要趨勢：智能化技術的融合是當前最主要的發展趨勢。智能制造技術在拉索系統行業的融入，為傳統制造業帶來了革命性的變革。在未來的發展中，高端制造與裝備將繼續在拉索系統行業中發揮重要作用。隨著新材料、新技術的不斷涌現，以及全球市場對高性能拉索產品的需求不斷增長，高端制造與裝備將成為拉索系統行業持續發展的關鍵驅動力(98)。
新材料技術的應用正在推動產品性能的不斷提升。例如，新型保溫氣囊門封通過三層復合結構實現動態密封 —— 外層耐磨 PVC 涂層布可耐受 - 40℃低溫，中間氣密層采用 TPU 高分子材料，內層接觸面則植入食品級硅膠密封條。氣壓調節方面，采用 PID 閉環控制系統，能根據車廂間隙自動維持 0.3-0.5Bar 的工作壓力，確保密封性的同時避免過度擠壓貨廂(120)。這些新材料和新技術的應用為橋梁密封裝置的技術升級提供了重要借鑒。
智能監測技術的集成正在成為技術發展的新方向。PE 護套修復機器人爬索 "修復" 技術結合橋梁拉索檢測機器人，實現檢測、修復與數據管理的一體化全流程閉環，為橋梁拉索智能養護提供了全流程解決方案。這種智能化的監測和維護技術與密封裝置的結合，將大大提高橋梁拉索系統的安全性和可靠性。
4.3 創新技術方向
鋁合金氣囊橋梁導管防水密封裝置的技術創新主要集中在以下幾個方向：超高強度材料技術是當前的研究熱點。相關企業正在研發超高強度（2100MPa，直徑 7mm）、高抗疲勞（疲勞應力幅值 510MPa）超耐腐蝕鋅鋁鎂合金鍍層鋼絲，以及斜拉索耐久性提升新技術，包括錨具多元合金共滲防腐雙重柔性防水密封結構和智能監控技術等，以提升拉索使用壽命(126)。
智能監測材料技術代表了未來的發展方向。智能監測材料是斜拉索材料創新的前沿方向，通過集成傳感技術，實現斜拉索結構的健康監測，提升橋梁安全預警能力。未來的發展方向包括功能化纖維（如碳纖維）斜拉索、自修復材料及智能傳感技術的融合(124)。
振動控制技術的創新也在不斷推進。相關研究機構發明了拉索振動控制精細化設計技術和內置式減振裝置，開發了首款拉索和減振裝置參數全匹配的最優阻尼分析軟件；研發了可安裝于預埋管端部的減振裝置，與拉索結構融為一體，簡潔美觀；結合外護套雙螺旋線氣動措施，有效解決了拉索易受外界環境激勵振動的難題，振幅控制在 ±1/1700 索長以內，避免了大幅振動引起的防水密封失效和疲勞損傷積累(128)。
4.4 市場前景展望
基于當前的技術發展趨勢和市場需求分析，鋁合金氣囊橋梁導管防水密封裝置的市場前景十分廣闊，主要體現在以下幾個方面：市場需求持續增長。隨著我國基礎設施建設的不斷推進和橋梁建設技術的不斷發展，對高性能橋梁防水密封技術的需求將持續增長。特別是在大跨度橋梁、海洋橋梁、山區橋梁等復雜環境條件下的應用需求更加迫切。
技術水平不斷提升。隨著新材料、新技術的不斷涌現，該裝置的技術水平將不斷提升，產品性能將更加優異，應用范圍將更加廣泛。特別是智能化技術的融合將為該裝置帶來革命性的變化。
標準規范逐步完善。隨著該技術應用的不斷推廣，相關的標準規范將逐步完善，為產品的設計、生產、安裝、維護提供更加規范的指導，有利于市場的健康發展。
國際市場前景廣闊。隨著 "一帶一路" 倡議的推進和中國橋梁技術的國際推廣，該技術在國際市場上也具有廣闊的應用前景，特別是在發展中國家的基礎設施建設中具有重要價值。
五、標準規范與認證體系
5.1 國內標準體系
我國在橋梁拉索密封裝置領域已經建立了較為完善的標準體系，涵蓋了產品技術要求、試驗方法、檢驗規則等多個方面，為該技術的規范化發展提供了重要保障。

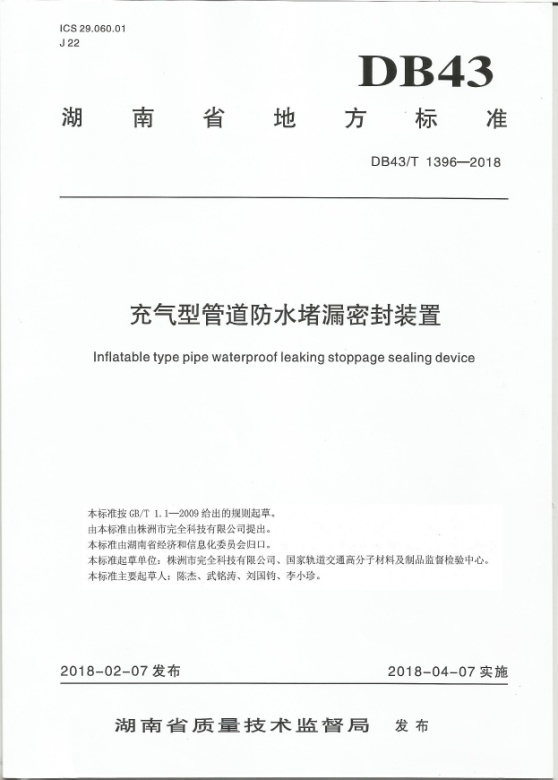

湖南省地方標準 DB43/T 1396-2018是該領域的重要標準，該標準規定了充氣型管道防水堵漏密封裝置的型號分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存，適用于充氣型管道防水堵漏密封裝置(110)。該標準由株洲市完全科技有限公司提出，由湖南省經濟和信息化委員會歸口，由株洲市完全科技有限公司、國家軌道交通高分子材料及制品監督檢驗中心共同起草。該標準的制定和實施為該產品的規范化生產和應用提供了重要依據。
國家標準 GB/T 18365-2018是斜拉橋熱擠聚乙烯高強鋼絲拉索技術條件的重要標準，該標準在修訂版中增加了鋅鋁合金鍍層鋼絲、高強鋼絲強度級別、材料試驗方法、拉索水密性試驗等內容。該標準的更新反映了我國在拉索技術領域的最新發展成果，對拉索密封系統提出了更高的技術要求。
行業標準 JT/T 775-2016《大跨度斜拉橋平行鋼絲拉索》是針對大跨度斜拉橋拉索系統的專門標準，對拉索的技術要求、試驗方法、檢驗規則等提出了詳細規定(109)。該標準的實施為大跨度斜拉橋拉索密封裝置的設計和應用提供了重要指導。
行業標準 JT/T 771-2009《無粘結鋼絞線斜拉索技術條件》是針對鋼絞線斜拉索系統的重要標準，該標準對拉索錨具組件提出了水密性試驗要求，為鋼絞線斜拉索密封裝置的性能評價提供了標準依據(108)。
5.2 國際標準對比
國際上，斜拉索技術的三大規范 PTI、fib 和 CIP 都對拉索密封系統提出了相關要求，但在具體技術要求和試驗方法上存在一定差異。美國 PTI 規范是最早編制斜拉索規范的標準，從 1986 年第一版開始，每隔 3-7 年對標準進行修訂，到 2018 年已修訂 6 次。PTI 規范要求拉索試件在完成疲勞試驗后再進行水密性試驗，試件在不小于 3m 水頭的染色水中浸泡 96h，屬于靜態水密性試驗，試驗過程中對試件不施加拉力。
法國 CIP 規范于 2002 年 6 月出版發行，其內容包括四個部分：第一部分主要回顧關于斜拉橋的科學知識，采用手冊形式編寫；第二部分描述當時常用的斜拉索體系并對拉索的耐久性技術提出建議；第三部分是 CIP 規范要求的斜拉索體系批準與實施的基準；第四部分提出了斜拉索體系極限狀態的設計規則。CIP 規范要求對拉索試件進行動態水密性試驗，對拉索的規格有明確要求，試驗周期長，在試驗過程中還要對水進行 8 個周期的加熱 - 冷卻循環。
國際結構混凝土聯合會 fib 規范經歷了從 fib2005 到 fib2019 的更新。fib2019 在 fib2005 的基礎上進行了重要更新，除保留了斜拉索錨具的水密性試驗要求外，還對矮塔斜拉橋拉索應用的錨具系統和斜拉橋及矮塔斜橋應用的鞍座系統提出了水密性試驗要求。fib2019 規范的更新反映了國際拉索技術的最新發展趨勢。
5.3 技術規范要求
根據相關技術規范，鋁合金氣囊橋梁導管防水密封裝置需要滿足一系列嚴格的技術要求：在使用壽命要求方面，橋梁纜索密封防護的使用壽命應大于 15 年(103)。這一要求對產品的材料選擇、結構設計、制造工藝等提出了很高的標準。
在力學性能要求方面，橋梁纜索密封防護的力學性能應保證使用期間不發生纜索密封防護結構破裂現象(103)。這要求產品在承受橋梁拉索系統的各種力學作用時能夠保持結構完整性。
在密封性能要求方面，橋梁纜索密封防護應保證內部長期處于氣體無泄漏的密封狀態，持續氣密承壓性能大于 0.1MPa，瞬間氣密承壓性能大于 0.3MPa(107)。這是評價密封裝置性能的最核心指標。
在試驗驗證要求方面，橋梁纜索密封防護需通過試驗等方式驗證其是否到達防護標準(103)。這要求建立完善的試驗驗證體系，確保產品性能符合技術要求。
5.4 認證體系建設
為確保產品質量和技術水平，鋁合金氣囊橋梁導管防水密封裝置需要建立完善的認證體系，主要包括產品認證、質量體系認證和技術認證等方面。在產品認證方面，該裝置需要通過相關的產品質量認證，包括材料質量認證、性能測試認證、安全認證等。特別是需要通過第三方專業檢測單位的質量檢測，確保產品符合相關技術標準和規范要求(4)。
在質量體系認證方面，生產企業需要建立完善的質量管理體系，通過 ISO9001 質量管理體系認證、ISO14001 環境管理體系認證等，確保產品質量的穩定性和可靠性。
在技術認證方面，該裝置的核心技術需要通過相關的技術鑒定和專利保護。株洲完全科技有限公司在開發新型拉索密封系統和使用過程中對相關產品及技術申報了相關的專利，進行技術鑒定，申報了工法（專利號 1：ZL2.9）。這些技術認證為產品的市場推廣和應用提供了重要保障。
六、技術對比與創新分析
6.1 與傳統密封方法的對比
鋁合金氣囊橋梁導管防水密封裝置與傳統密封方法相比，在技術原理、密封效果、適用范圍等方面存在顯著差異，具有明顯的技術優勢。傳統密封方法的局限性主要體現在兩個方面：一是在套管外安裝不銹鋼護罩，在不銹鋼護罩和拉索間用橡膠密封條進行密封的處理方式；二是在套管和拉索間安裝鋁合金氣囊，利用鋁合金氣囊進行密閉的處理方式(117)。第一種方式雖然結構簡單，但密封效果有限，容易受到溫度變化、振動等因素的影響而失效。第二種方式雖然采用了氣囊密封原理，但傳統氣囊存在易破損、老化，影響密封使用壽命，后期維護成本偏高等問題(118)。
新型氣囊密封裝置的優勢主要體現在以下幾個方面：首先是密封效果更加可靠，該裝置能夠自適應索體在索導管位置的各種偏心、振動，氣囊和索體、導管內壁之間緊密貼合，可滿足斜拉索彎曲振動等惡劣工況下的密封要求。其次是適應性更強，通過設計系列化的過渡橡膠裝置，可解決斜拉索在預埋鋼管與索體間間隙過大以及索體在預埋鋼管內偏心等問題，能適應多種規格的拉索和不同的橋梁結構。第三是安裝維護更加便捷，該裝置安裝速度快，一套裝備安裝僅需約 10-15 分鐘，且拆除簡便。
技術原理的創新是該裝置最顯著的優勢。傳統密封方法主要采用接觸密封或粘結密封形式，而該裝置采用壓力密封原理，利用充滿壓力氣體的高強度鋁合金氣囊對索體和預埋導管壁施加壓力，形成阻斷隔離層，將斜拉索索體與預埋導管結合處的密封形式由接觸密封或粘結密封改為壓力密封，從而阻隔水分及水蒸氣入侵(5)。這種密封原理的創新從根本上解決了傳統密封方法的技術難題。
6.2 技術創新突破
鋁合金氣囊橋梁導管防水密封裝置在多個技術層面實現了重要突破，推動了橋梁拉索密封技術的發展。材料技術的創新是該裝置的重要突破之一。該裝置采用高強度鋁箔復合膜材料制成的氣囊，通過第三方專業檢測單位質量檢測，具有較強的韌性、抗腐蝕性和耐用性(4)。同時，變徑橡膠圈采用高性能橡膠材料，具有優異的彈性、耐老化性和耐腐蝕性，能夠適應各種惡劣環境條件。
結構設計的創新體現在多個方面。該裝置采用模塊化設計理念，各組件可以根據具體應用場景進行靈活組合；采用自適應密封機制，能夠根據索導管的實際形狀和尺寸進行調整；采用多重密封防護體系，通過三層密封結構確保密封效果的可靠性和耐久性。
工藝技術的創新也十分顯著。該裝置的安裝工藝實現了標準化和規范化，安裝過程簡單快捷，大大提高了施工效率。同時，該裝置還開發了專用的安裝工具和輔助材料，確保安裝質量的穩定性和可靠性。
6.3 智能化技術融合
隨著科技的不斷進步，智能化技術正在與傳統密封裝置技術深度融合，推動了產品的智能化升級。智能監測技術的集成是當前最主要的發展方向。通過在密封裝置中集成傳感器技術，可以實現對密封狀態的實時監測，包括壓力監測、溫度監測、濕度監測等。例如，某橋梁纜索錨固區濕度自動控制系統能夠在纜索錨固區密封系統密封性能良好的情況下，實現長期將濕度控制在 60% 以下，密封系統失效可及時預警，并排出內部積水或潮濕水汽，降低內部空氣的濕度，改善了纜索錨頭所處環境腐蝕等級，避免了積水、潮濕空氣對錨頭加速腐蝕，保障了拉索使用壽命(102)。
人工智能技術的應用正在推動密封裝置向智能化方向發展。通過結合人工智能、大數據等前沿技術，智能密封材料的研發將更加精準，有助于提高密封效果，降低能源消耗(129)。智能密封材料具有自我感知、自我修復、自適應等功能，能夠滿足復雜環境下的密封需求。
機器人技術的結合為密封裝置的維護和修復提供了新的解決方案。全球首臺 PE 護套機器人形似 "機械壁虎"，采用粘附驅動一體化模組穩固攀附索體，搭載 PE 護套修復裝置，并配備高清視覺系統，在修復過程中能精準識別 PE 護套表面損傷范圍和深度，并創新性地采用 "地面操控、云端施工" 作業模式，全面替代人工高空作業，顯著提升修復作業效率。
6.4 未來發展方向
基于當前的技術發展趨勢和市場需求分析，鋁合金氣囊橋梁導管防水密封裝置的未來發展將主要集中在以下幾個方向：多功能一體化集成是未來的重要發展方向。未來的密封裝置將不僅僅是單一的防水密封功能，還將集成振動控制、健康監測、智能預警等多種功能，形成綜合性的拉索保護系統。
新材料技術的持續創新將推動產品性能的不斷提升。未來將重點發展高強度、高韌性、自修復、智能響應等新型材料，進一步提高密封裝置的性能和壽命。
智能制造技術的深度應用將實現產品的個性化定制和柔性生產。通過智能制造技術，可以根據不同橋梁的具體需求，快速設計和生產定制化的密封裝置，提高產品的適應性和競爭力。
綠色環保技術的發展將推動產品向環境友好型方向發展。未來的密封裝置將采用可回收、可降解的環保材料，減少對環境的影響，符合可持續發展的要求。
結論
通過對鋁合金氣囊橋梁導管防水密封裝置的全面深入分析，本文得出以下主要結論：技術優勢顯著。該裝置采用壓力密封原理，通過高強度鋁合金氣囊的充氣膨脹實現密封，相比傳統的接觸密封和粘結密封具有密封效果可靠、適應性強、安裝便捷、使用壽命長等顯著優勢。在正常使用和維護情況下，使用壽命可達 20 年以上，能夠有效解決橋梁拉索系統的防水密封難題。
應用前景廣闊。該裝置已在清水塘大橋、江肇高速大橋、寧波鄞州大橋、福建龍巖大橋等多個重大工程中成功應用，涵蓋了斜拉橋、懸索橋、連續梁橋等多種橋梁類型，充分驗證了其技術可靠性和適應性。隨著我國基礎設施建設的不斷推進和橋梁技術的不斷發展，該技術的市場需求將持續增長。
標準體系完善。我國已建立了以 DB43/T 1396-2018、GB/T 18365-2018、JT/T 775-2016 等為代表的標準體系，為該技術的規范化發展提供了重要保障。同時，該技術的核心企業已通過相關的專利保護和技術認證，為市場推廣奠定了基礎。
創新發展迅速。該技術正在向智能化、多功能化方向發展，通過集成智能監測、人工智能、機器人技術等，推動產品的技術升級。未來的發展將重點關注新材料技術、智能制造技術、綠色環保技術等方向，進一步提升產品的技術水平和市場競爭力。
建議與展望。為進一步推動該技術的發展和應用，建議：一是加強技術標準的制定和完善，建立統一的行業技術規范；二是加大研發投入，推動新材料、新技術的創新應用；三是加強人才培養，建立專業化的技術服務隊伍；四是拓展國際市場，推動中國橋梁技術的國際推廣。
總體而言，鋁合金氣囊橋梁導管防水密封裝置作為一種革命性的橋梁防水密封技術，具有廣闊的市場前景和發展潛力。隨著技術的不斷創新和完善，該技術將在保障橋梁安全、延長橋梁壽命、提高基礎設施投資效益等方面發揮更加重要的作用，為我國乃至全球的橋梁建設事業做出更大貢獻。
