電纜三種敷設方法。株洲市完全科技有限公司——專注于打造規范化，標準化，現代化的電纜管道封堵配套產品，為祖國電力建設添磚加瓦。下面為您整理了常用的電力安裝知識——電纜三種常見的敷設方法。希望能幫助大家更多了解相關行業信息。

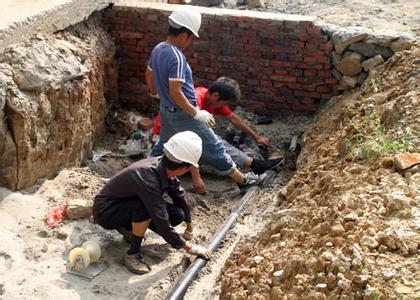

電纜敷設最簡便的一種方法，適用于少量電纜敷設，一般位于人行道上，大開挖施工，電纜深埋0.8米左右，上覆水泥蓋板以保護電纜，敷設后再修復路面;這種方法費用少。在高、低壓電纜交叉時，高壓電纜應敷設在低壓電纜下面，因?yàn)槁裨谏厦娴碾娎|較易發生外力損傷事故。
1、電纜溝
利用人行道做成電纜溝，上放蓋板，一次開挖施工，以后施放電纜只需開啟蓋板，比較方便，中間亦不要工井。電纜溝又分雙側支架電纜溝及單側支架電纜溝;雙側支架電纜溝深1.05米，寬1.9米，單側支架電纜溝深1.65米，寬1.45米，一般可放入12根電纜。當然根據具體情況，可以增減。這種方式好處是施放電纜比較方便，維護方便，一次開挖施工后電纜可陸續施放，但費用稍貴一些。
常見電纜敷設方法
2、電纜隧道
電纜很多時，應建設電纜隧道，大小可按施工條件及需要安排，隧道又分圓形的頂管式(一般內徑2～6cm)、現澆的方式(一般內部尺寸：1.9米寬，2.88米深);都可放電纜36根左右。頂管式不需開挖路面，現場澆注式需開挖路面，隧道頂部深至2米。這種方式費用最貴，好處是施工放電纜方便，電纜根數多。目前推廣范圍有限。
電纜溝和電纜隧道內的最小允許距離見附表1
附表1 電纜溝和電纜隧道內的最小允許距離(單位：mm)
| 名 稱<?XML:NAMESPACE PREFIX = O /> | 電 纜 隧 道 | 電 纜 溝 | |
| 高 度 | 1900 | 不作規定 | |
| 兩邊有電纜時，架間水平凈距（通道寬） | 1000 | 500 | |
| 一邊有電纜時，架與壁間水平凈距（通道寬） | 900 | 450 | |
|
電纜架 各層間 垂直凈距 |
10KV及以下電力電纜 | 200 | 150 |
| 20KV及35KV電力電纜 | 250 | 200 | |
| 110KV及以上電力電纜 | 不小于2D＋50 | ||
| 控制電纜 | 100 | 100 | |
| 電力電纜間水平凈距 | 35 | 35 | |
| 不小于電纜外徑 | |||
3、架定敷設
電力電纜架定敷設一般采用鍍鋅鋼絞線吊掛，當電纜重量在每公里兩噸以下時，采用35平方毫米的鋼絞線，每公里在四噸以下時采用50平方毫米的鋼絞線。架定電纜的安裝時應考慮以下幾點：
(1)架定電纜在跨越公路時，為了防止車輛運輸時誤碰電纜;其對地高度不應小于5.5米，跨越鐵路時，不應小于7.5米。
(2)架定電纜往往用在建筑物或相對樹木較多處，應防止電纜直接與建筑物碰觸或樹木碰觸。
(3)3KV以上電纜外皮應有可靠的接地，否則可視為絕緣線;不能采用吊線安裝的方式架設。
(4)電纜一般采用掛鉤托掛在吊線上，也可綁扎，對于鎧裝電纜每隔一米加以固定，若為無鎧裝電纜則掛鉤距離縮短，一般以0.6米加以吊掛。
(5)電纜的吊線應有良好的接地，且應與電纜外皮地線相接。
